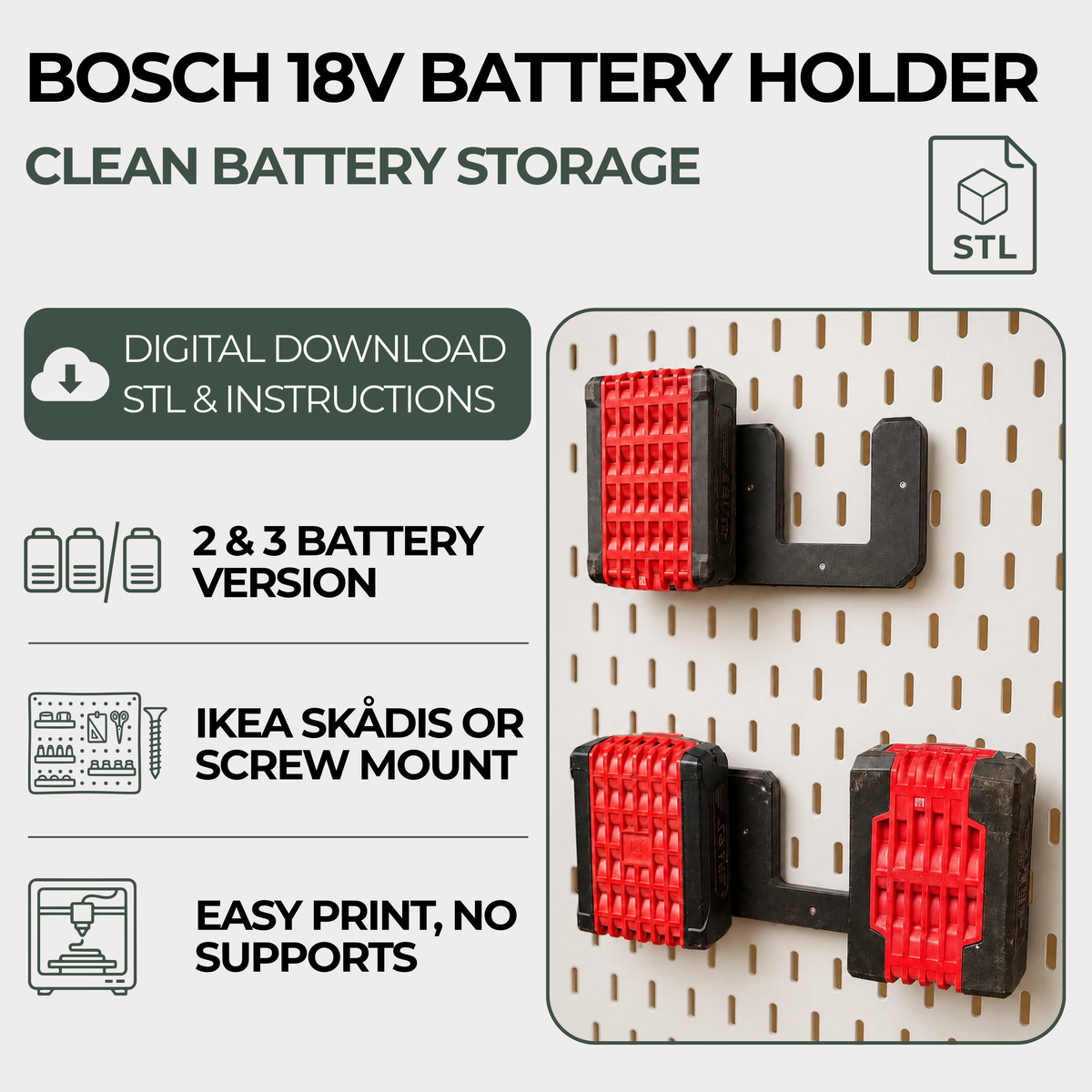

Bosch 18V Akkuhalter (Digitales Produkt, STL)

Mit diesem praktischen, wandmontierten Akkuhalter lassen sich Bosch 18V Akkus ordentlich, griffbereit und sicher aufbewahren.

Der Halter ist in zwei Größen erhältlich:

• Version für 2 Akkus: 175,4 mm breit
• Version für 3 Akkus: 255,4 mm breit

Beide Versionen sind ca. 83 mm hoch.

Bitte prüfe vor dem Kauf die tatsächlich nutzbare Druckfläche deines 3D-Druckers. Das Druckbett muss ausreichend groß sein, um die gesamte Breite des gewählten Modells aufzunehmen. Insbesondere die Version für 3 Akkus benötigt eine nutzbare Druckbreite von mindestens 255,4 mm.

Jede Größe ist in zwei Montagevarianten enthalten:

• Version zur Schraubmontage: Zur Befestigung an einer Wand, einem Schrank oder einer Werkstattwand mit handelsüblichen Schrauben.
• IKEA SKÅDIS Version: Zur Befestigung an einer IKEA SKÅDIS Lochplatte mit kompatiblen Montagehaken. Die benötigten Haken sind nicht Bestandteil der STL-Dateien und können separat über den Link in der mitgelieferten Montageanleitung heruntergeladen werden.

Die Akkus werden einfach in die einzelnen Aufnahmen eingeschoben und lassen sich so platzsparend und griffbereit in der Werkstatt aufbewahren. Der Halter eignet sich beispielsweise zur Montage neben der Ladestation, in einem Werkzeugschrank oder direkt an der Werkstattwand.

Enthaltene Dateien

• Akkuhalter für 2 Akkus – Version zur Schraubmontage
• Akkuhalter für 2 Akkus – IKEA SKÅDIS Version
• Akkuhalter für 3 Akkus – Version zur Schraubmontage
• Akkuhalter für 3 Akkus – IKEA SKÅDIS Version

Abmessungen und Anforderungen an den 3D-Drucker

• Version für 2 Akkus: 175,4 mm breit
• Version für 3 Akkus: 255,4 mm breit
• Höhe: ca. 83 mm

Das Modell muss in Originalgröße, also mit 100 % Skalierung, gedruckt werden. Bitte stelle vor dem Kauf sicher, dass die nutzbare Druckfläche deines Druckers für die gewünschte Version ausreicht.

Empfohlenes Material

PETG, PLA-CF oder ABS/ASA

Empfohlene Druckeinstellungen

Die folgenden Einstellungen sind ein guter Ausgangspunkt und können je nach Drucker, Filament und Slicer angepasst werden:

• Infill: 30 % oder mehr
• Infill-Muster: Gyroid, Grid oder Cubic
• Supports/Stützstrukturen: Nicht erforderlich
• Druckausrichtung: Den Halter flach auf der größten Vorderseite drucken

Montage

Für die Version zur Schraubmontage handelsübliche Schrauben verwenden, die für den jeweiligen Untergrund geeignet sind. Vor dem Einsetzen der Akkus sicherstellen, dass der Halter fest und sicher montiert ist.

Für die IKEA SKÅDIS Version werden die kompatiblen Montagehaken benötigt, die in der mitgelieferten Montageanleitung verlinkt sind. Die Haken sind separate Dateien und nicht Bestandteil dieses Downloads.

Wichtige Hinweise

Bei diesem Produkt handelt es sich ausschließlich um einen digitalen STL-Download. Es werden keine physischen Produkte, Akkus, Schrauben, Dübel, IKEA SKÅDIS Lochplatten oder Montagehaken geliefert.

Die Druckergebnisse können je nach 3D-Drucker, Material, Slicer-Einstellungen und Kalibrierung variieren.

Bosch und IKEA SKÅDIS sind Marken der jeweiligen Rechteinhaber. Dieses Produkt wurde unabhängig entwickelt und steht in keiner Verbindung zu Bosch oder IKEA und wird von diesen weder gesponsert noch unterstützt.
